电动车3d点云扫描建模

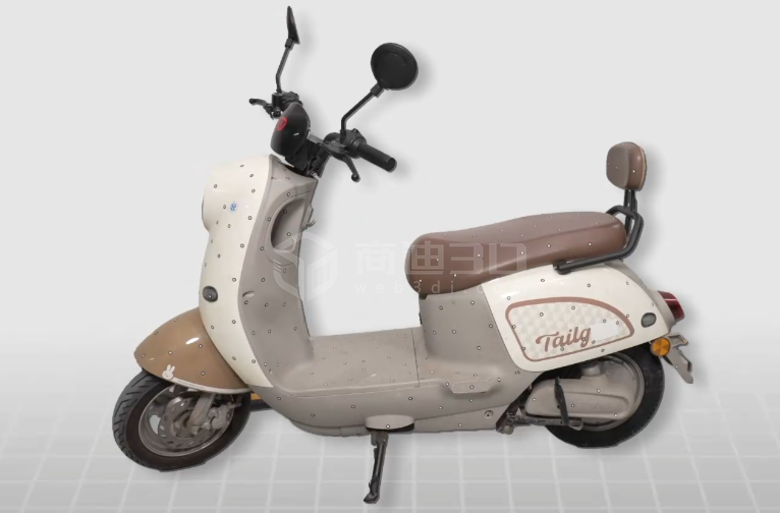

    针对两轮电动车开展3d点云扫描建模，可完整获取整车外观、曲面轮廓、零部件位置等真实空间数据。图中电动车车身、车把、座椅、车轮、后视镜、脚踏、后靠背等全部结构表面，布设有扫描标记点，标记点用于辅助设备识别空间坐标，保障扫描数据拼接对齐精度。

    技术流程

    1.对被测电动车布置定位标记点，标记点均匀分布在车身各个曲面、边角、凹凸结构位置，减少扫描盲区带来的数据缺失。

    2.使用3d扫描设备围绕整车多角度采集，获取海量点云数据，包含车身外壳曲面、刹车结构、轮胎纹理、贴花轮廓等几何信息。

    3.对原始点云做降噪、去冗余、拼接对齐处理，剔除环境干扰产生的噪声点，生成完整电动车点云模型。

    4.基于处理完成的点云数据，进行三维模型重构，输出网格白模，还原电动车外形尺寸、曲面弧度、零部件相对位置。

    5.模型可输出适配Web3D、H5交互展示的格式，支持线上三维查看、旋转观测、剖切查看结构。

    应用价值

    电动车产品逆向设计，依据扫描模型开展外观改型、外壳开模参考，获取外壳曲面数据。

    产品数字化存档，留存整车完整三维数字档案，用于产品资料管理。

    线上交互展示，将模型部署至网页端，客户可以在线旋转查看整车各个角度，用于产品宣传展示。

    检测比对，将扫描得到三维模型和原始设计模型做偏差比对，检测实物和设计之间的制造误差。

    事故取证，对事故电动车做三维扫描，留存整车形变状态三维数据。

    电动车3d点云扫描建模，将结合更高效率扫描设备，缩短整车扫描处理周期。模型数据打通设计、展示、检测多个业务环节，实现实物到数字模型快速转化，服务两轮电动车研发、生产、宣传全流程。
