光伏制氢三维建模在线3d可视化监控管理展示

    PEM电解水制氢作为光伏绿氢生产的核心技术，设备运行参数多，现场设备状态分散，传统监控方式只展示数据表格，设备本体状态无法直观呈现。基于三维建模的在线3D可视化监控管理展示，实现光伏制氢整套系统的数字化监控。

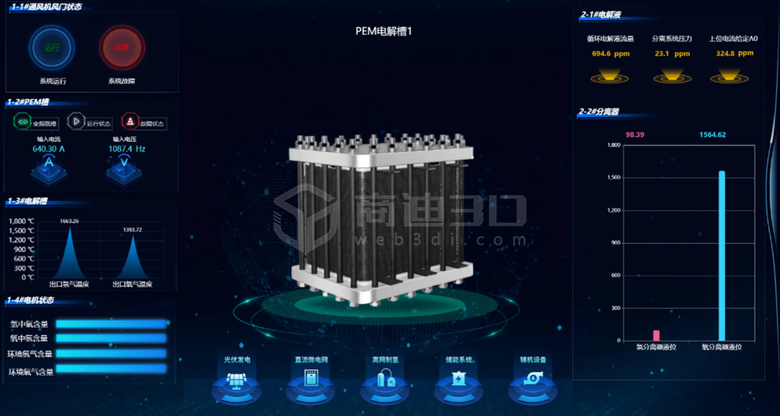

    系统对PEM电解槽设备完成三维模型还原，在可视化界面中心展示电解槽三维实体模型，将设备实体与运行数据绑定，实现模型与业务数据联动。

    界面左侧分区完成多维度设备状态采集展示。通风机风门状态模块反馈系统运行、系统故障两类基础工况。PEM槽模块实时采集输入电流、输入电压运行参数。电解槽模块输出出口氢气温度、出口氧气温度曲线数据。电机状态模块显示氢中氧含量、氧中氢含量、环境氢气含量、环境氧气含量四类气体检测指标，异常状态可快速识别。

    界面右侧完成电解液、分离器单元的数据可视化。电解液模块展示循环电解液流量、分离系统压力、上位电流给定数值。分离器单元通过柱状图直观对比氢分离器液位、氧分离器液位，掌握容器液位工况。

    界面底部集成整套光伏制氢业务模块入口，覆盖光伏发电、直流微电网、离网制氢、储能系统、辅机设备五大业务单元，各业务单元可跳转查看对应工况数据，打通光伏供电到电解制氢全流程监控链路。

    整套可视化展示支持网页端在线访问，无需本地安装专业软件。运维人员可以直接查看电解槽三维结构，同时读取电流、电压、温度、气体成分、液位、压力等全部关键运行数据。设备故障、参数越限信息直接在界面对应位置呈现，改变传统监控系统数据和物理设备相互割裂的问题。

    该可视化方案可应用于光伏制氢场站运维管理。现场人员不用前往设备现场，即可在线掌握整套PEM制氢装备运行全貌，降低现场巡检工作量，便于故障快速定位，保障光伏绿氢项目稳定运行。
