数字化工厂厂房三维激光点云扫描建模

    一、传统厂房测绘现存短板

    传统工厂厂房勘测作业大多依靠人工卷尺、全站仪单点测量，针对多楼层钢结构立柱、密集管线、跨层廊道、大型设备基座等复杂厂区结构，存在明显作业局限。人工测量只能采集局部关键尺寸，隐蔽管线、高架桥架、高空梁柱等区域难以抵达实测，数据采集碎片化，实测周期长，人工录入图纸易产生尺寸偏差。老旧厂房缺少原始竣工图纸、改扩建无存档资料时，传统测绘无法快速还原厂房全空间结构，制约厂房技改、产线改造、空间规划、资产管理等后续工作推进。

    二、三维激光点云扫描建模技术工作逻辑

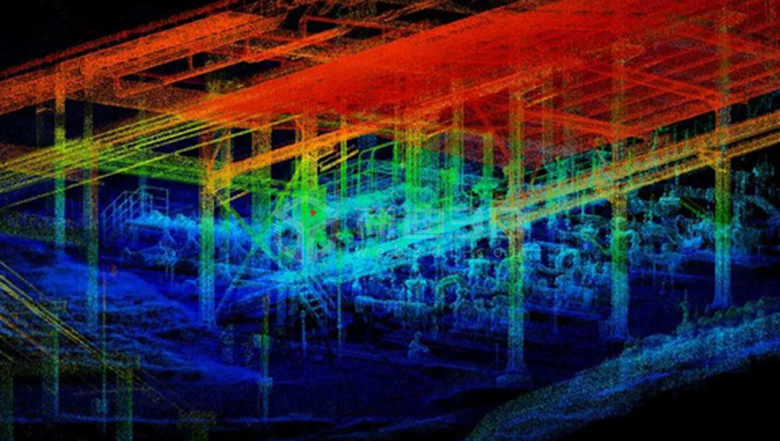

    三维激光扫描设备通过脉冲激光测距原理，对厂房全域进行高密度数据采集，如图中彩色分层点云数据，不同色彩依据高程数值区分厂区不同空间高度。设备围绕厂房钢结构立柱、楼层顶板、斜向廊道、地面设备、管线支架等全要素连续扫描，海量离散三维坐标点组成厂区原始点云数据集。后续通过专业软件完成点云去噪、拼接、配准、抽稀处理，剔除现场杂物、临时构件等无效点数据，依托规整后的点云载体，完成厂房钢结构、机电管线、土建结构的三维实体建模，完整复刻厂房物理空间真实尺寸与空间排布关系。

    三、厂房数字化建模落地应用方向

    1.厂房改扩建设计：依托成品三维数字模型，设计人员可在数字空间内精准调取梁柱截面、管线间距、层高净空等实测数据，不用反复进场复测，缩短产线新增设备布局、厂房夹层改造的前期勘测周期，规避新建设备与原有土建、管线碰撞问题。

    2.工厂运维管理：三维数字档案替代纸质竣工图纸，厂区运维人员可在模型内定位隐蔽管线、预埋构件位置，设备检修、管路维保、故障排查时快速查阅空间参数，降低现场开挖、拆改失误概率。

    3.资产盘点与合规验收：模型精准匹配厂房建筑、机电设备、钢结构实物尺寸，可对接工厂固定资产台账，完成厂区实物资产数字化建档；同时满足消防验收、环评核查、厂区确权测绘等官方资料报送的数据规范要求。

    4.数字孪生底座搭建：标准化三维模型可作为工厂数字孪生系统底层空间数据，对接生产监控、能耗监测、安防管控等智能化系统，实现厂区物理空间与数字空间数据互通。

    四、技术落地带来的实际收益

    采用三维激光点云扫描建模方式，厂区全空间勘测效率相较人工实测提升数倍，高空、密闭、管线密集等高危区域无需人员近身作业，降低现场施工勘测安全风险。全要素实测数据误差控制在毫米级，从源头消除图纸尺寸错漏带来的技改返工成本。数字化模型可长期存档复用，厂房后续历次改造无需重复全厂区复测，持续缩减工厂后期勘测投入成本。

    五、行业发展趋势

    伴随智能制造升级进程，老旧工厂数字化改造、新建厂房前置数字化建档成为行业常态化需求，三维激光点云扫描建模作为厂区数字化首要环节，将持续向轻量化采集、自动化建模方向迭代，适配更多细分行业厂房的全生命周期数字化管控需求。
