变电站高斯泼溅3d扫描建模可视化展示

    变电站作为电力系统的关键节点，其运维管理、改造升级、安全巡检等工作，长期面临现场环境复杂、设备密集、传统二维图纸信息不全、现场数据采集效率低等痛点。常规的现场勘查与建模方式，难以完整还原变电站内设备的空间位置、设备细节及场地布局，无法为后续的数字化管理提供精准的三维数据支撑。

    一、技术流程

    1.数据采集：通过无人机航测设备，对变电站进行多角度、全覆盖拍摄，获取变电站整体及内部设备的影像数据，完整采集场地、建筑、高压设备、杆塔等全部场景元素。

    2.数据处理：将采集的影像数据导入高斯泼溅建模系统，对影像进行特征匹配与点云生成，还原变电站场景的三维空间结构，生成初始点云模型。

    3.模型构建：基于初始点云，构建高斯泼溅模型，通过优化高斯分布参数，还原设备的形态、材质与空间关系，形成高精度、可交互的变电站三维模型。

    4.可视化输出：对模型进行轻量化处理，支持多终端加载与漫游展示，实现变电站场景的无死角可视化查看。

    二、项目优势

    1.建模效率高：相比传统三维建模方式，无需人工手动搭建模型框架，可快速完成变电站场景的整体建模，大幅缩短建模周期。

    2.还原精度高：可精准还原变电站内设备的尺寸、位置、外观细节及场地布局，模型细节可直接对应现场实际情况，数据误差小。

    3.交互性强：生成的三维模型支持自由漫游、视角切换、设备信息标注等功能，可直观查看变电站内任意位置的场景情况。

    4.应用场景广：模型可直接用于变电站运维巡检、改造方案设计、安全培训、数字化台账建立等多个环节，为电力运维工作提供数据支撑。

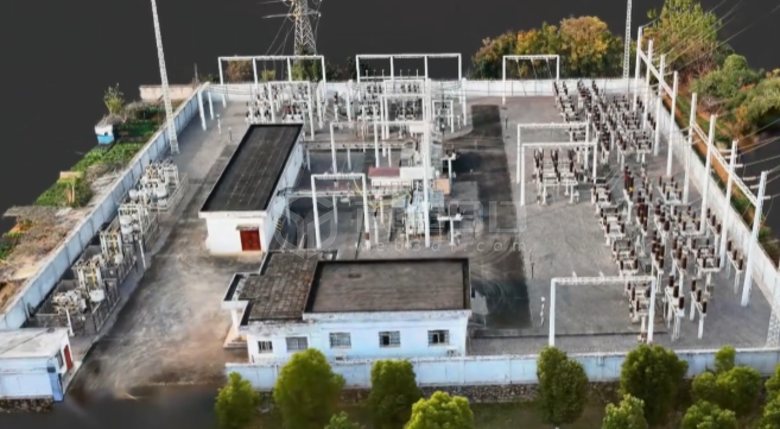

    该变电站高斯泼溅3D扫描建模可视化成果，实现了变电站场景的数字化还原。后续可基于该模型，开展设备状态巡检、改造方案预演、安全风险排查等工作，降低现场勘查的频次与成本，提升电力系统运维管理的数字化、精细化水平，为变电站的全生命周期管理提供可靠的三维数据支撑
