地下管廊3D点云扫描建模：开启城市地下空间精细化管理新时代

在城市现代化进程飞速发展的当下，地下管廊作为城市的 “生命线”，承载着电力、通信、燃气、给排水等多种重要市政管线。对其进行精准的监测与管理至关重要。传统的测量方式在面对复杂的地下管廊环境时，往往捉襟见肘。而基于 3D 点云扫描建模技术的出现，为地下管廊的管理带来了革命性的变化。

一、3D 点云扫描技术原理

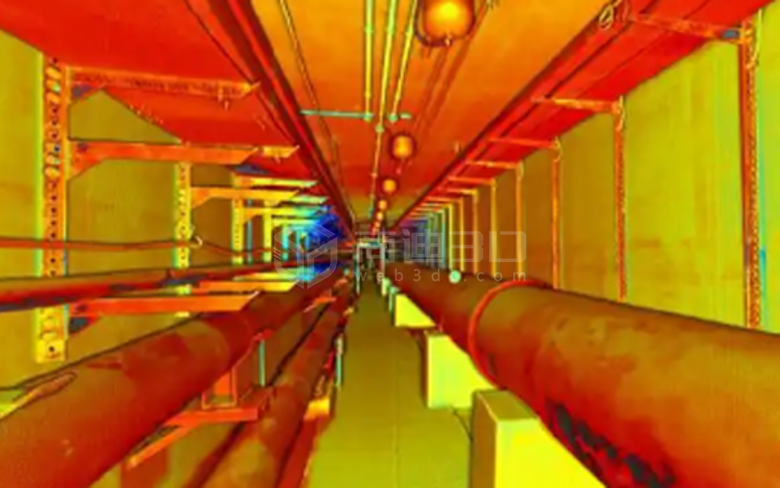

3D 点云扫描技术，主要通过激光雷达等设备，向目标物体发射激光束，并接收反射回来的激光信号。根据激光的飞行时间以及反射角度等信息，精确计算出激光束与物体表面接触点的三维坐标。在地下管廊场景中，通过全方位、多角度地对管廊内部结构和管线进行扫描，能够获取海量的点数据，这些点数据集合在一起便构成了点云。这些点云数据真实、精确地反映了地下管廊内部的空间形态和物体分布，为后续的建模工作提供了坚实的数据基础。

二、地下管廊 3D 点云扫描建模流程

1. 前期准备：在扫描前，需要对地下管廊进行详细的规划与勘察。确定扫描路线，确保能够全面覆盖管廊内部各个区域。同时，要对扫描设备进行校准和调试，保证设备处于最佳工作状态，以获取高质量的点云数据。

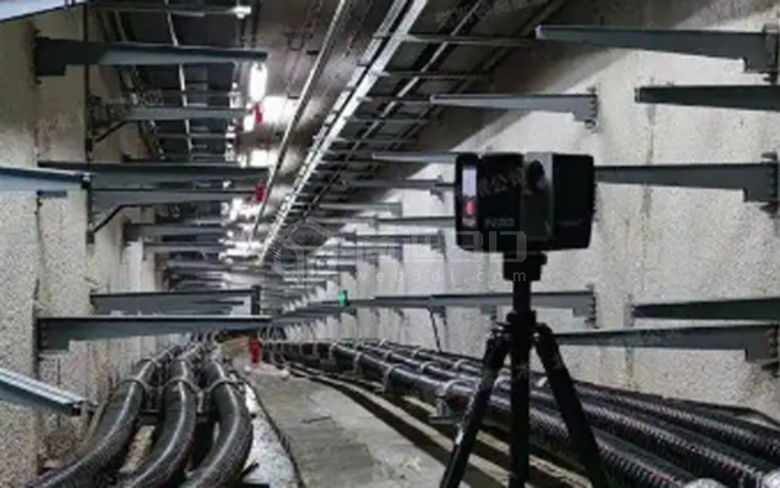

2. 数据采集：操作人员携带激光扫描设备沿着预定路线在管廊内进行扫描作业。在扫描过程中，要注意扫描速度与精度的平衡，确保数据的完整性和准确性。对于管廊内一些关键部位，如管线连接处、阀门位置等，需要进行重点扫描，以获取更详细的数据。

3. 数据处理：采集到的原始点云数据往往包含噪声和冗余信息。首先要对其进行去噪处理，去除因设备误差、环境干扰等因素产生的错误点。然后进行数据配准，将不同位置扫描得到的点云数据统一到同一坐标系下，以便后续的建模操作。经过处理后的点云数据更加清晰、准确，为建模提供了可靠的数据来源。

4. 建模生成：利用专业的三维建模软件，将处理后的点云数据进行建模。通过对点云数据的分析和处理，构建出地下管廊的三维模型，包括管廊的墙体、顶部、底部以及内部各种管线的精确模型。建模过程中，可以根据实际需求对模型进行细化和优化，如添加材质纹理、标注管线信息等，使模型更加逼真、实用。




三、地下管廊 3D 点云扫描建模的优势

1. 高精度与高真实性：3D 点云扫描建模能够精确还原地下管廊的实际情况，模型精度可以达到毫米级别。这使得管理人员可以通过模型对管廊内部结构和管线布局进行详细的观察和分析，为管廊的维护、改造等工作提供准确的依据。

2. 全方位可视化：通过三维模型，能够实现地下管廊全方位的可视化展示。管理人员可以从不同角度、不同层次观察管廊内部情况，直观地了解管廊的空间结构、管线走向以及设备分布等信息。这种可视化优势有助于快速发现潜在的问题，如管线交叉、空间冲突等，提高管理决策的科学性。

3. 高效性与便捷性：相比传统的测量和绘图方式，3D 点云扫描建模大大缩短了工作周期，提高了工作效率。同时，模型以数字化形式存储和管理，便于随时查阅、更新和共享。无论是在管廊规划设计阶段，还是运营维护阶段，都能够为相关人员提供便捷的信息支持。

4. 数据长期保存与对比分析：点云数据和三维模型可以长期保存，作为地下管廊的历史数据资料。通过定期对管廊进行扫描建模，并与历史数据进行对比分析，可以及时发现管廊结构和管线的变化情况，预测潜在的安全隐患，为管廊的预防性维护提供有力保障。

四、应用案例

在某大型城市的地下管廊建设项目中，采用了 3D 点云扫描建模技术。在管廊建成初期，通过扫描建模获取了管廊的初始三维模型，详细记录了管廊内部的各种信息。在后续的运营过程中，每年定期对管廊进行扫描，并与初始模型进行对比。在一次对比分析中，发现某段管廊的墙体出现了轻微的变形，通过进一步的现场勘查和分析，确定是由于附近区域的施工活动对管廊基础产生了影响。及时采取了加固措施，避免了可能出现的安全事故。

五、面临的挑战与解决措施

1. 复杂环境干扰：地下管廊内存在多种管线、设备以及复杂的电磁环境，可能会对扫描数据产生干扰。解决措施是在扫描前对管廊内的电磁环境进行评估，选择合适的扫描设备和参数，并采用多次扫描、交叉验证等方法，提高数据的准确性。

2. 数据量庞大：3D 点云扫描会产生海量的数据，对数据存储和处理能力提出了较高要求。可以采用云计算、大数据等技术，对数据进行高效存储和处理。同时，优化数据处理算法，提高数据处理速度和效率。

3. 专业人才短缺：3D 点云扫描建模技术涉及到多学科知识和专业技能，目前相关专业人才相对短缺。加强相关专业人才的培养，鼓励高校和企业开展合作，通过培训、实践等方式，提高专业人员的技术水平。

地下管廊 3D 点云扫描建模技术凭借其高精度、全方位可视化等优势，在地下管廊的管理中发挥着越来越重要的作用。虽然在应用过程中面临一些挑战，但随着技术的不断发展和完善，这些问题将逐步得到解决。相信在未来，3D 点云扫描建模技术将为城市地下管廊的智能化、精细化管理提供更加有力的支持，助力城市基础设施建设迈向新的台阶。
